Они широко распространены и используются в индустрии керамических конденсаторов.

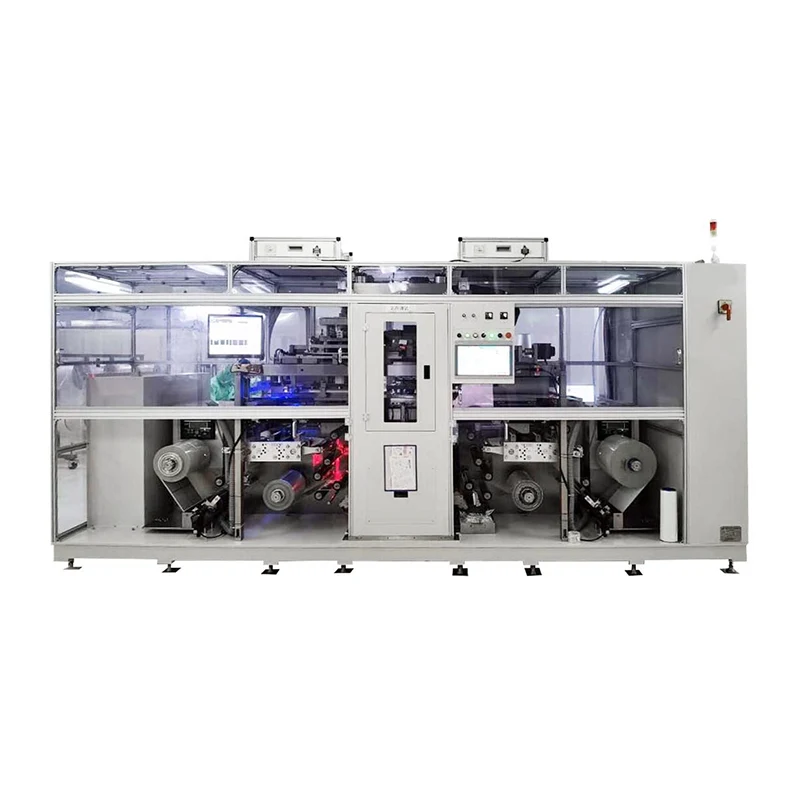

Активная площадь: относится к общей площади всех левых и правых внутренних электродов вМашина MLCCШагналированная и перекрывая, и эффективная керамическая среда заполняется между двумя шатаями и перекрывающимися внутренними электродами.
Активный диэлектрик: керамическая изолирующая среда между всеми переплетенными и перекрывающимися внутренними электродами внутри керамического тела MLCC.
Артефакт: Любая аномалия, вызванная процессом анализа DPA, который не присутствовал в выборке до обработки DPA. Например, трещины снятия напряжений, поверхностные трещины и смещение электродов, которые могут возникнуть во время полировки.
Пропускная способность (ширина полосы): MLCC Двухместный размер ширины покрытия электрода терминала, от конца электрода клемма чипа до покрытия ширины керамического корпуса.
Барьерный слой (барьерный слой): самый внешний слой клеммного электрода MLCC подвергается олову, а второй слой для покрытия внутри-никелевый барьерный слой, который защищает внутренние электроды в состоянии расплавленного олова во время паячка. Пожалуйста, обратитесь к разделу 4.3 NME и схема процесса BME.
Холодная паялка (холодная припоя): плохие припоя суставы, вызванные неполным припадкой для переиз., Слабые отвлечения или спорадическую инфильтрацию во время процесса пайки. С поверхности он характеризуется скучными, гранулированными и пористыми поверхностями. Внутри холодная паянка характеризуется чрезмерными вырубками и возможным остаточным потоком.
Элемент конденсатора: корпус керамического чипа с терминальным электродом.
Керамическое тело (чип -элемент): для анализа DPA керамическое тело удаляет конечный электрод и содержит только внутренний электрод.
Трещина: трещина или разделение, которое происходит внутри MLCC. Трещины могут быть вызваны неправильными производственными процессами или материалами или вызваны обработкой DPA или стрессом окружающей среды.
Расслоение: разделение между двумя слоями керамического диэлектрического или между керамическим ламинатом и границей внутреннего электрода, или, менее часто, в пределах одного слоя керамической, приблизительно параллельной плоскости внутреннего электрода.
Деструктивный физический анализ (DPA): раздельный анализ, выполненный для изучения внутренних характеристик объекта или устройства, что приводит к частичному или полному разрушению анализируемого объекта. Для керамических конденсаторов это может включать в себя травление, шлифование, полировку и микроскопическое обследование. В некоторых случаях это также может включать в себя сопротивление пайке теплового шока (RSH), визуальный осмотр перед DPA и электрические испытания.
Диэлектрическая: диэлектрическая керамика между чередованными и перекрывающимися внутренними электродами.
СМИ пустоты: вакуумные пустоты или агломерация нескольких пустот в слое среды, даже через слой в некоторых случаях.
Выщелачивание: из -за действия расплавленного припоя, конечный металл чип -конденсатора разрушается, а конечное покрытие расплавлено в расплав.
Микротречка: очень тонкая трещина в керамике, которая видно только с косвенным, темным или поляризованным светом при относительно высоких увеличениях (обычно выше 1x). Фактические микротрещины встречаются в результате напряжений в керамическом теле или высвобождении таких сил.
Вид на перекрытие: продольный вид секции конденсатора чипа, показывающий ошеломленные перекрывающиеся края внутреннего электрода, завершайте боковую линию, терминальный слой электрода и керамический корпус и припоя, сечение перпендикулярно внутреннему слою электрода и керамическому слою.
