1. Обзор многослойных керамических технологий
Многослойные керамические технологии являются основополагающими для современного производства электроники. Три основных варианта доминируют в поле:
· Mlcc (многослойный керамический конденсатор)
· Ltcc (низкотемпературная керамика кофита)
· Htcc (высокотемпературная керамика кофита)
Их различия заключаются в селекции в Материал, «страховые температуры», «Процесс» сценария и сценарии привязки.
2. Сравнение технических спецификаций
|
Parameter |
MLCC |
Ltcc |
Htcc |
|
Dielectric Material |
Barium Titanate (Batio₃), Tio₂, Cazro₃ |
Стекло-керамический, керамический стеклянный композит |
Al₂o₃, Aln, Zro₂ |
|
Metal Electrodes |
День/cu/ag/pd-ag (внутренний); Ag (териналы) |
Ag/au/cu/pd-Ag (сплавы с низким содержанием) |
W/mo/mn (металлы с высоким содержанием) |
|
Винтересованный темп. |
1100–1350 ° C. |
800–950 ° C. |
1600–1800 ° C. |
|
Cke Products |
Конденсаторы |
Фильтры, дуплекторы, РЧ -субстраты, антенны |
Керамические субстраты, модули питания, датчики |
|
Applications |
Потребительская электроника, автомобильная, телекоммуникация |
RF/микроволновые схемы, модули 5G |
Аэрокосмическая, мощная электроника |

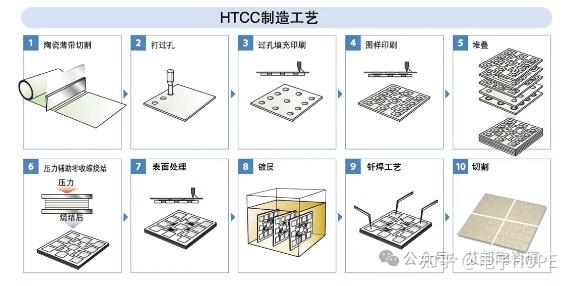

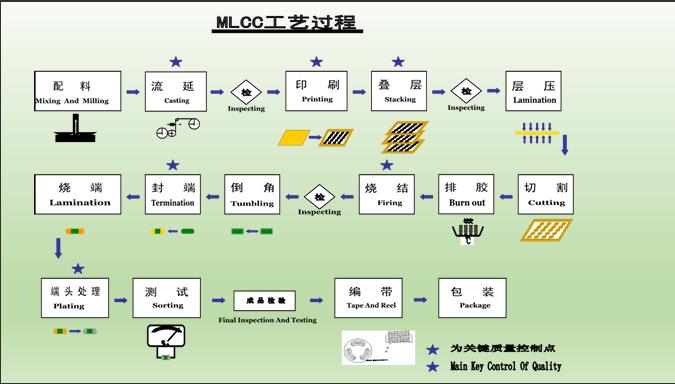

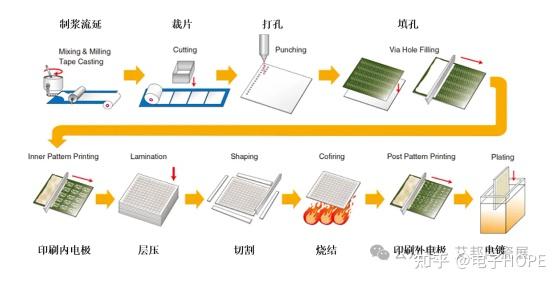

3. Процесс производства поток
Shared Core Steps:
1. tape Casting: формирование зеленых керамических листов (толщина: 10–100 мкм).
2. screen Printing: схемы электрода (например, Ag Paste для LTCC, Ni для MLCC).
3. lamination: Укладывание слоев под давлением (20–50 МПа).
4. sIntering: стрельба в контролируемых атмосферах (N₂/H₂ для MLCC, воздух для LTCC/HTCC).
5. концевая : применение внешних электродов (например, Ag -платирование для MLCC).
Criticals различия :
· Via Drilling: LTCC/HTCC требует лазерных путей для вертикальных соединений; MLCC пропускает этот шаг.
· Заинтересованная атмосфера :
· Layer count:
4. Производительные компромиссы
|
Metric |
MLCC |
Ltcc |
Htcc |
|
Capacitance Плотность |
100 мкф/смграни (x7R-класс) |
N/a (необразную фокус) |
N/a |
|
Thermal проводимость |
3–5 Вт/м · К. |
2–3 Вт/м · К. |
20–30 Вт/м · к (на основе ALN) |
|
Cte Matching |
Бедный (против си) |
Умеренный |
Отлично (al₂o₃ ≈ 7 ч/млн/° C) |
|
«Высокая частота потеря» |
Tan Δ <2% (при 1 МГц) |
Низкая потеря вставки (<0,5 дБ при 10 ГГц) |
Стабильный до частоты THZ |
5. Новые инновации
· Ultra-High Layer MLCC: технология TDK 0,4 мкм слоя достигает 220 мкФ в 0402 пакетах.
· 3d интеграция LTCC : встроенные пассивы Kyocera уменьшают размер радиочастотного модуля на 60%.
· HTCC для экстремальных сред: субстраты ALN Coorstek выдерживают 1000 ° C в аэрокосмических датчиках.
заключение:Технологии MLCC, LTCC и HTCC удовлетворяют различные потребности в спектре электроники. MLCC доминирует в миниатюрных пассивных компонентах, LTCC позволяет компактные радиочастотные системы, в то время как HTCC превосходит в приложениях для жестких средств. Оптимизации процессов - от материала до науки о архитектуре - приводят к их дальнейшему эволюции в 5G, EV и передовых аэрокосмических системах.
-
