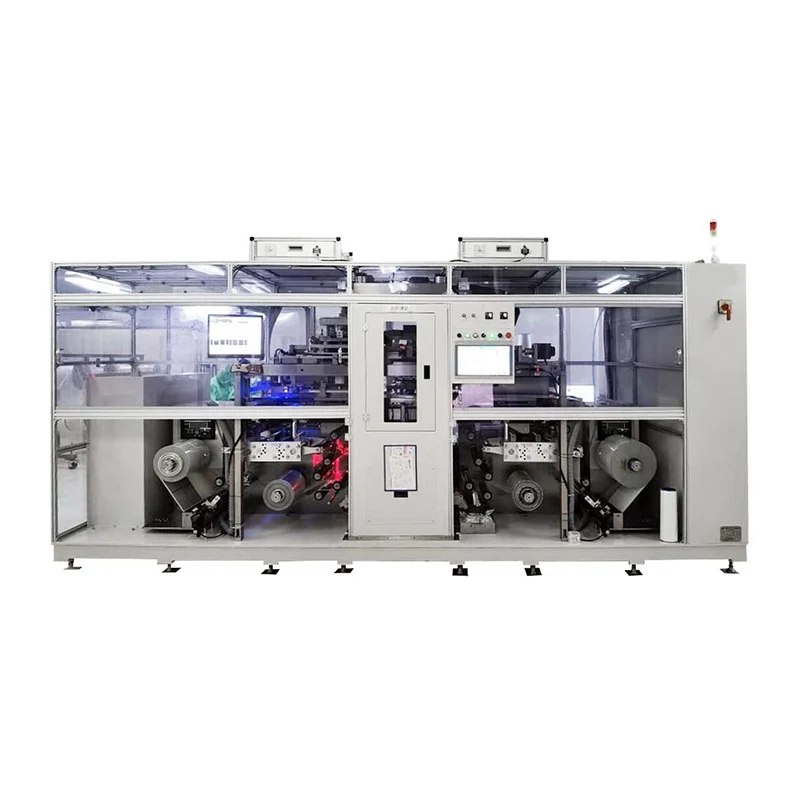

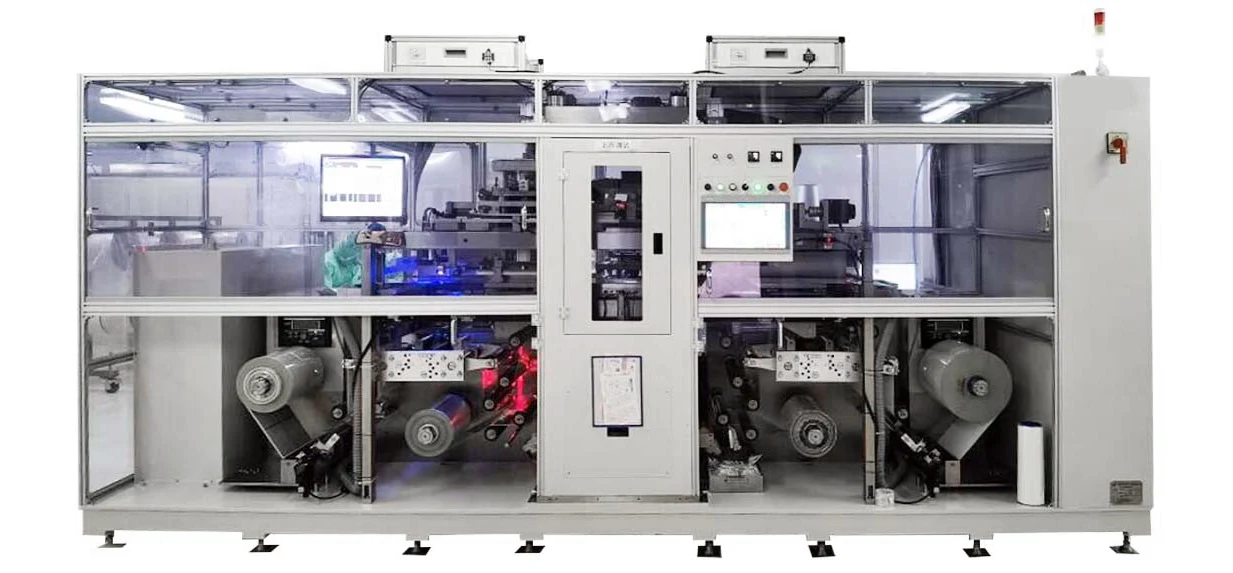

Автоматическая машина для укладки LTCC

Машина из ламинирования используется, чтобы разрезать пустую пленку свернутой керамической пленки и печатной керамической пленки на квадратные кусочки, а затем схватить и выровнять их с механической рукой. После этого они ламинированы и дают под давлением в соответствии с установленной программой сформировать блок с внутренней структурой MCC.

Принцип работы состоит в том, чтобы установить пустой керамическую пленку в правом положении обмотчика машины для ламинирования; После печати керамическая пленка установлен в левом положении с ламинирующей машиной; Затем, в соответствии с требованиями процесса, программа установлена, и пилинг -рука снимает разные фильмы. После автоматического выравнивания фильмы сложены и давления. Наконец, рука робота вынимает сложенные блоки и помещает их в приемный поднос.

Общие размеры машины: хост 4350 мм (L) x1600 мм (W) x2500 мм (H).

Автоматическая машина для укладки LTCC yisenrong состоит из стойки, механизма переноса на боковой рулоне электрода, механизма переноса рулона электрода, рабочего стола с электродом, очищающегося боковой стороны, рабочего стола с защелкой на крышке, манипулятора пленки, манипулятора и механизма выравнивания, механизма давления, материала, получающего манипулятор и электрической системы. Дно стойки приварена стальными секциями, обеспечивая стабильность и точность оборудования. Другие области разработаны с помощью рамки профиля и прозрачных материалов из ПВХ для закрытия, что делает интерьер видимым и простым в эксплуатации.

Условия использования

Давление сжатого воздуха 0,5-0,7 МПа

Сжатый расход воздуха 200 л/мин

Питание AC 380V+10% 50 Гц

Максимальная мощность 30 кВт

Температура 20-30 ℃

Влажность 60 ± 10%

Меры предосторожности для работы механического оборудования: ‌

A. Правильно носить защитное оборудование.

‌B. Провести осмотр безопасности оборудования.

‌C. Следуйте операционным процедурам и мерам по снижению рисков: ‌

Не трогайте движущиеся части (например, резаки, колеса шкива) руками.

Не регулируйте, не измеряйте или не чистите мусор вручную во время работы.

Для совместных операций многопользователя проясните разделение обязанностей, чтобы избежать случайной активации управляющих устройств.

D. Техническое обслуживание оборудования и готовность к чрезвычайным ситуациям: ‌

Выполнять регулярное обслуживание и обслуживание.

Чистое оборудование после использования; Осмотрите изношенные детали (например, резаки, подшипники) и замените их быстро.

Регулярно проверяйте устройства безопасности (например, защитные крышки, аварийные переключатели остановки); Несанкционированное удаление запрещено.

E. Аварийный ответ: ‌

В случае внезапной неисправности или несчастного случая, немедленно отключить власть и сообщить об инциденте; Не пытайтесь ремонтировать оборудование во время работы.

Период доставки: 90 дней.
