Основной процессLTCCТехнология заключается в следующем: во -первых, керамический порошок, стеклянный порошок и органические переплеты смешиваются, а затем обрабатывают в зеленые керамические ленты с точной толщиной и плотной структурой с помощью литья ленты, сушки и других процессов. Впоследствии требуемые схемы цепи изготовлены на зеленых керамических лентах с использованием таких технологий, как лазерное бурение, микроволонное измельчение и печать в пастых проводниках. Затем несколько обработанных зеленых керамических лент ламинированы и интегрированы и спечены в низкотемпературной среде ниже 900 ° C. Наконец, чип -устройства могут быть произведены; Он также может встроить несколько пассивных компонентов для образования одного трехмерного керамического подложки многослойной цепи; Кроме того, ICS и активные устройства могут быть установлены на ее поверхности для создания пассивных/активных интегрированных функциональных модулей. Эта технология может дополнительно способствовать миниатюризации и высокой уплотнении цепей и особенно подходит для производства компонентов в высокочастотной области связи.

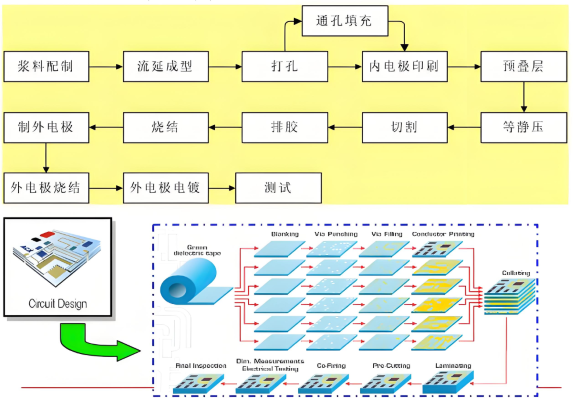

Процесс производства LTCC
С точки зрения применения материала, LTCC использует стекло или керамику в качестве диэлектрического слоя цепи, и принимает металлы с отличной проводимостью, такими как Au, Ag и PD/Ag в качестве внутренних и внешних электродов и материалов для проводки.
Значительные преимуществаLTCCТехнология отражена в следующих аспектах:
1. Низкая температура спекания: температура спекания материалов LTCC обычно не превышает 900 ° C. Эта характеристика уменьшает сложность процесса, не только облегчая крупномасштабное производство, но и эффективно экономить энергию.
2. Регулируемая диэлектрическая постоянная: диэлектрическая постоянная его материалов может быть гибко отрегулирована в пределах от 2 до 20 000, что может соответствовать требованиям проектирования различных цепей и значительно улучшить гибкость конструкции цепи.
3. Отличная высокочастотная производительность: сам керамический материал имеет превосходные высокочастотные и высокие характеристики Q, а рабочая частота может быть на высоте, чем несколько десятков ГГц, полностью адаптируясь к высокочастотным сценариям.
4. Высшая производительность проводника: использование металлов с высокой проводимостью, такими как AG и CU в качестве материалов проводника, помогает улучшить коэффициент качества системы схемы.
5. Хорошая стабильность температуры. Он имеет благоприятные характеристики температуры, такие как небольшой коэффициент термического расширения и низкотемпература коэффициента диэлектрической постоянной, которая может адаптироваться к средам с колебаниями температуры.
6. Сильная адаптивность окружающей среды: он может выдерживать большие токи и высокотемпературные условия, а его теплопроводность лучше, чем у обычных подложков цепи ПХБ, которые могут продлить срок службы схемы и повысить надежность.
7. Высокая плотность проводки: он может продуцировать схемы тонкой линии структуры с шириной линии менее 50 мкм. При увеличении плотности проводки он уменьшает количество свинцовых соединений и припоя, дополнительно повышая надежность схемы.
8. Высокий уровень интеграции: он может производить базовые субстраты с большим количеством слоев, и могут быть встроены различные пассивные компоненты, что может значительно улучшить уровень интеграции упаковки и реализовать многофункциональность модулей.
9. Сопротивление к суровым средам: он имеет такие характеристики, как высокотемпературная сопротивление, и может работать стабильно в суровых условиях.
10. Высокая управляемость производства: непрерывный производственный процесс обеспечивает инспекцию качества на стадии зеленого субстрата, что способствует повышению доходности и снижению затрат на производство.
В настоящее время продукты LTCC широко использовались во многих областях, таких как мобильные телефоны 5G, интеллектуальные терминалы, устройства Wi -Fi6, базовые станции 5G, наушники TWS и интеллектуальные часы. Благодаря непрерывному развитию технологий связи 5G/6G, спрос на миниатюризацию, высокочастотную, интеграцию и многофункциональность устройств становится все более неотложной, а важность технологии LTCC становится все более и более заметной.
