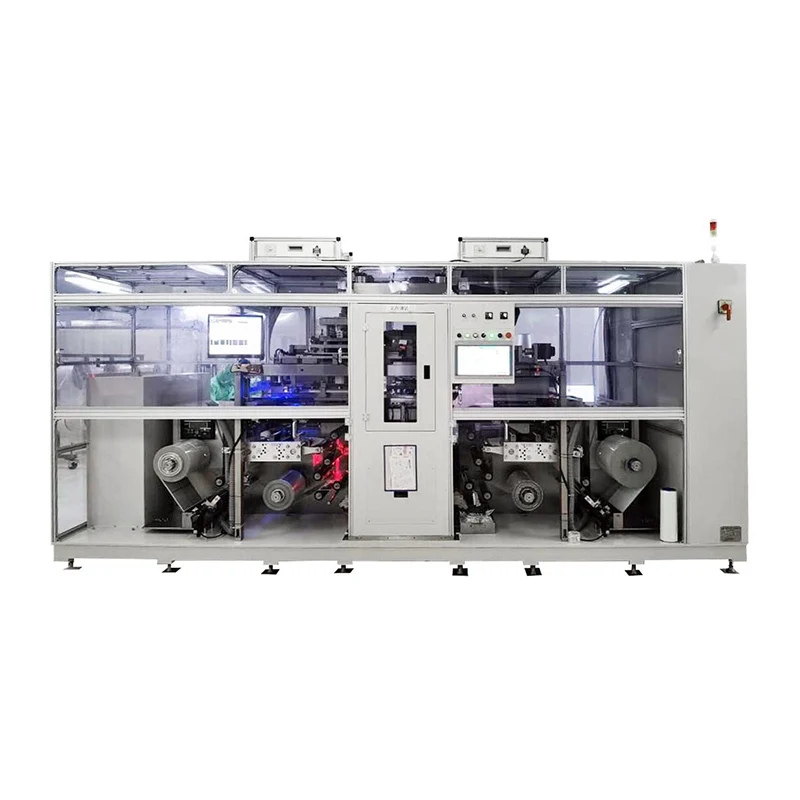

Автоматическая штабелирующая машина MLCC

Приложение:

Ламинатор используется для разрезания пустой пленки рулонной керамической пленки и напечатанной керамической пленки на квадратные куски, а затем захвата и выравнивания их с помощью механической руки. После этого их ламинируют и герметизируют по заданной программе для формирования блока с внутренней структурой МЛЦК.

Принцип работы заключается в установке рулона пустой керамической пленки в правильном положении размотки ламинатора; После печати рулон керамической пленки устанавливается в левую позицию ламинатора; Затем, в соответствии с требованиями процесса, задается программа, и робот-манипулятор захватывает различные пленки. После автоматического выравнивания пленки укладываются в стопку и подвергаются давлению. Наконец, рука робота вынимает сложенные блоки и помещает их в приемный лоток.

Габаритные размеры машины: Хост 4350мм(Д)х1600мм(Ш)х2500мм(В).

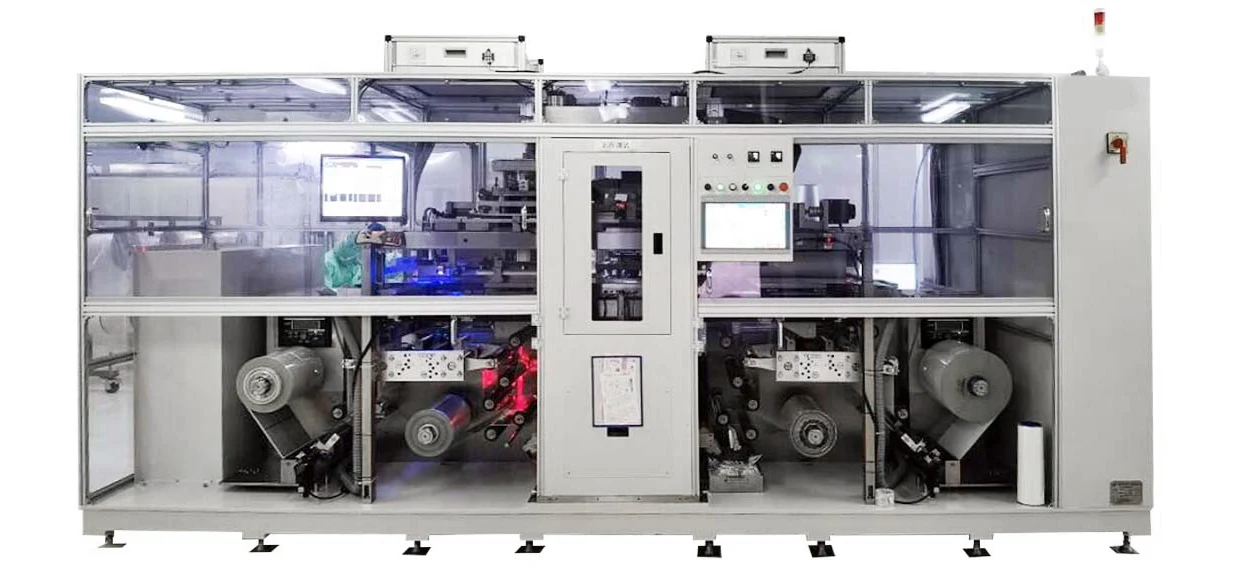

Автоматическая укладочная машина MLCC YISENRONG состоит из стойки, механизма переноса боковых роликов с электродами, механизма переноса боковых роликов с электродами, рабочего стола для снятия со стороны электрода, рабочего стола для снятия со стороны крышки, манипулятора для перемещения пленки и механизма выравнивания, механизма давления, манипулятора приема материала и электрической системы. Дно стойки сварено из стальных профилей, что обеспечивает устойчивость и точность оборудования. Другие зоны спроектированы с использованием профильных рам и прозрачных материалов из ПВХ для закрытия, что делает внутреннюю часть видимой и простой в эксплуатации.

Условия использования

Давление сжатого воздуха 0,5-0,7МПа

Расход сжатого воздуха 200 л/мин.

Электропитание переменного тока 380В+10% 50Гц

Максимальная мощность 30 кВт

Температура 20-30 ℃

Влажность 60 ± 10%

Меры предосторожности при эксплуатации механического оборудования:‌

А. Надлежащим образом носите защитное снаряжение.‌

‌Б. Проводить проверки безопасности оборудования.‌

‌С. Соблюдайте рабочие процедуры и меры по снижению рисков:‌

Не прикасайтесь руками к движущимся частям (например, ножам, шкивам).

Не регулируйте, не измеряйте и не очищайте мусор вручную во время работы.

Для совместных операций нескольких человек уточните разделение обязанностей, чтобы избежать случайного включения устройств управления.

D. Техническое обслуживание оборудования и готовность к чрезвычайным ситуациям:‌

Выполняйте регулярное техническое обслуживание и уход.

Очищайте оборудование после использования; осматривайте изношенные детали (например, фрезы, подшипники) и незамедлительно заменяйте их.

Регулярно проверяйте устройства безопасности (например, защитные крышки, аварийные выключатели); несанкционированное удаление запрещено.

E. Экстренное реагирование:‌

В случае внезапной неисправности или аварии немедленно отключите питание и сообщите о происшествии; не пытайтесь ремонтировать оборудование во время его работы.

Срок доставки: 90 дней.
