HTCC (высокотемпературная CO - Огненная керамика) включает в себя смешение керамического порошка с добавками, такими как растворители, связующие, диспергаторы и пластификаторы, чтобы сформировать суспензию. Зеленые керамические ленты получают с помощью технологии литья ленты. После обрезания их в пленки фиксированного размера выполняется лазерное бурение. Технология трафаретной печати используется для заполнения отверстий и конструктивных схем на каждом слое такими металлами, как вольфрамовый, молибден и молибден - марганец. Затем зеленые тела ламинированы, нажаты, разрезаны и спех. Наконец, достигается вертикальная взаимосвязь между различными слоями, и сочетание металла и керамики завершено.

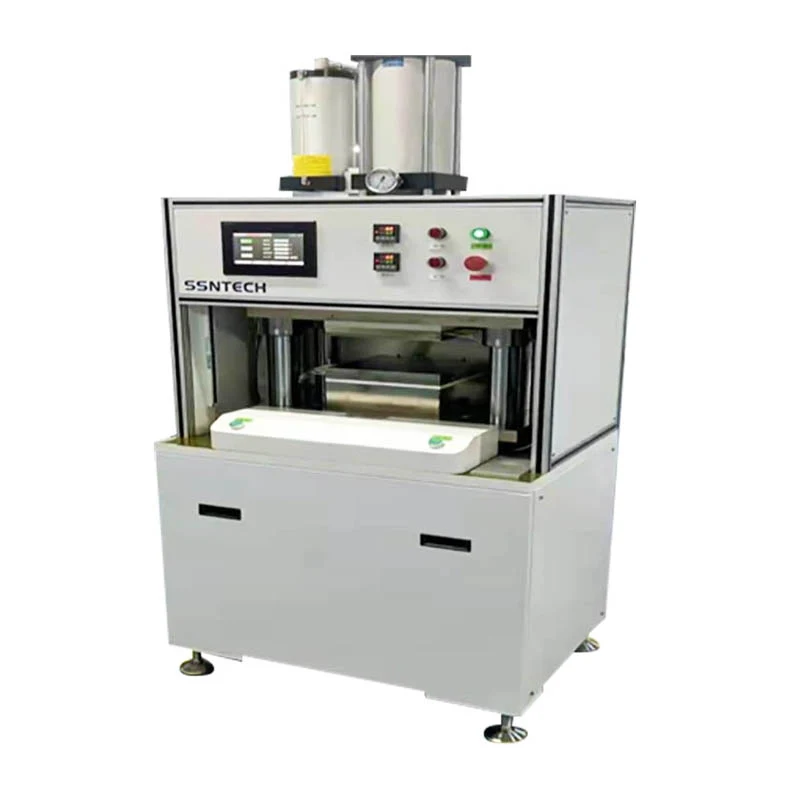

АHTCC сплющенной машиныявляется ключевым оборудованием, специально разработанным для обработки зеленых керамических листов HTCC и сопутствующих продуктов, и он играет важную роль в процессе HTCC. Его основная функция заключается в том, чтобы точно сгладить зеленые керамические листы HTCC, обеспечивая плоскостность и стабильность зеленых керамических листов при последующей обработке, тем самым эффективно улучшая качество и производительность конечных продуктов.
1. Функции и принципы оборудования
(1) Обзор функции
Зеленый керамический лист, сглаживающий: он может сгладить заполненные приподнятые схемы или печатные схемы на листах зеленых керамических листов HTCC в определенных условиях температуры и давления. Точно контролируя давление и температуру, неравномерность на поверхности зеленых керамических листов устраняется, обеспечивая хорошую основу для последующих процессов, таких как ламинирование и спекание.
Единое применение давления: он может реализовать равномерное давление материалов продукта. В производственном процессе продуктов HTCC однородное давление имеет решающее значение. Это может гарантировать, что все части зеленых керамических листов напряжены, избегая таких дефектов, как деформация и расслаивание, вызванные неравномерным давлением, значительно улучшая стабильность и согласованность продуктов и снижение скорости дефекта.
(2) Принцип работы
Основываясь на теории эластичности и пластичности, давление на давление оборудования используется для применения давления к зеленым керамическим листам HTCC. Когда головка давления действует на зеленых керамических листах, зеленые керамические листы подвергаются упругим деформации под давлением. С непрерывным повышением давления зеленые керамические листы постепенно попадают на стадию пластической деформации, тем самым осознавая коррекцию и уплощение неравномерности поверхности. В то же время оборудование оснащено системами точного давления и контроля температуры, чтобы обеспечить стабильность давления и температуры в процессе сглаживания, что отвечает требованиям процесса уплощения различных зеленых керамических листов HTCC.
2. Особенности оборудования и преимущества
(1) Высокий - точный контроль давления
Точная регуляция давления: он принимает передовую гидравлическую систему и высокие датчики точного давления, которые могут реализовать безразличную регуляцию сплющенного давления с точностью регуляции ± 0,1 МПа. Будь то тонкие зеленые керамические листы или специальные материалы, которые требуют высокого давления для сглаживания, давление может быть точно установлено и контролировано, чтобы обеспечить консистенцию и стабильность сплющенного эффекта.
Однородность высокого давления: благодаря оптимально разработанной структуре под давлением и системой распределения давления он гарантирует, что давление равномерно распределено во всей области сплюсвания, с отклонением давления L ESS, чем ± 1%. Эта особенность эффективно избегает таких проблем, как деформация и трещины зеленых керамических листов, вызванных чрезмерным или недостаточным местным давлением, значительно улучшая качество продукта и урожайность.
(2) Точный контроль температуры
Широкий диапазон контроля температуры:HTCC сплющенной машиныоснащен полной системой отопления и контроля температуры, с диапазоном контроля температуры от комнатной температуры до 200 ℃, что может соответствовать требованиям температуры различных HTCC зеленых керамических листовых материалов во время процесса сплюсвания. Будь то для температуры - чувствительные специальные зеленые керамические материалы или условия температуры, требуемые обычными процессами, может быть достигнута точная регуляция и контроль.
Точность высокой температуры: он принимает алгоритм интеллектуального контроля температуры PID, в сочетании с высокой точностью температуры, с точностью контроля температуры ± 1 ℃. Стабильная температурная среда способствует равномерному потоку и пластиковой деформации материалов внутри зеленых керамических листов, обеспечивая сплюдирующий эффект, уменьшая при этом воздействие колебаний температуры на производительность зеленых керамических листов.
(3) Эффективная и стабильная производительность работы
Высокая надежность конструктивная конструкция: основная рама изготовлена из стали с высокой прочностью, которая обладает превосходной жесткостью и стабильностью после точной обработки и строгого качества. В течение длительной непрерывной работы оборудование может выдерживать огромное давление и частые операции и не подвержено деформации, ослаблению и другим проблемам, обеспечивая высокую надежность и длительный срок службы оборудования.
Расширенная система передачи и управления: она оснащена расширенной системой моторного привода и системой управления ПЛК, реализуя автоматизацию и интеллект работы оборудования. Операторам необходимо установить только соответствующие параметры на интерфейсе машины человека, и оборудование может автоматически завершить операцию выравнивания в соответствии с предустановленной программой, с простой работой и стабильной работой. В то же время оборудование оснащено полной диагностикой разломов и функцией тревоги, которая может своевременно обнаружить и решать проблемы во время работы, повышение эффективности производства и удобство обслуживания оборудования.
(4) Хорошее удобство работы
Пользователь - дружелюбный человек - машинный интерфейс: большой сенсорный экран с размером используется в качестве интерфейса взаимодействия человека - машины. Конструкция интерфейса проста и интуитивно понятна, а операция удобна и проста для понимания. Операторы могут легко завершить операции, такие как настройка параметров, запуск и остановка оборудования, а также мониторинг состояния работы через сенсорный экран, что значительно снижает интенсивность труда и сложность операторов работы.
Система быстрого изменения плесени: для удовлетворения потребностей сглаживания зеленых керамических листов HTCC различных технических характеристик оборудование оснащено системой быстрого изменения плесени. Благодаря простым операциям плесень может быть заменена за короткое время, улучшая универсальность и гибкость производства оборудования и адаптируя к диверсифицированным производственным задачам.
3. Поля приложения
АHTCC сплющенной машинышироко используется в различных ссылках индустрии многослойных керамических устройств HTCC, включая, помимо прочего, производство следующих продуктов:
HTCC Chip -датчик кислорода: в процессе производства датчиков кислорода Chip точное уплощение зеленых керамических листов с помощью сглаживающей машины HTCC помогает обеспечить консистенцию и стабильность внутренней структуры датчика, тем самым повышая точность измерения и надежность датчика.
Керамический пакет HTCC: для изготовления керамических пакетов HTCC сплющенная машина может обеспечить плоскостность зеленых керамических листов перед ламинированием и спеканием, чтобы упаковка обладала лучшим герметичным и электрическим характеристикой при инкапсулировании электронных компонентов.
Датчик давления HTCC: при производстве датчиков давления плоскостность зеленых керамических листов напрямую влияет на точность давления датчика. Удиливающая машина HTCC обеспечивает хороший сплюсный эффект для зеленых керамических листов с помощью равномерного давления и точного контроля температуры, тем самым улучшая общую производительность датчика давления.
